亚德拜长度纳米孔限域纤维素水凝胶实现高效湿电转换的突破性研究

本研究针对传统水凝胶湿电发电机(MEG)存在的微米级孔隙、低电荷密度和不稳定孔结构等问题，设计了一种脱木质素柚子皮限域的羧甲基纤维素(CMC)纳米流体水凝胶(PCNH)。通过构建亚德拜长度(sub-Debye-length)纳米孔结构，实现了1.51V开路电压(Voc)和740.5 μA cm-2短路电流密度(Jsc)，并开发出输出电压超5000V的集成器件，为空气净化提供了新型负空气离子(NAI)发生器。

　　

在全球能源需求增长与环境挑战加剧的背景下，开发新型可再生能源技术成为当务之急。湿电发电机(MEG)作为一种通过纳米材料与水分子相互作用直接转换大气湿度为电能的技术，因其不受地理气候限制的特性备受关注。然而传统水凝胶基MEG面临三大瓶颈：微米级孔隙导致比表面积不足、低电荷密度限制离子选择性传输、溶胀效应造成孔结构不稳定。这些问题严重制约了MEG的输出性能和应用潜力。

华南理工大学的研究团队在《Nature Communications》发表的研究中，创新性地利用柚子皮的多级孔道结构，开发出脱木质素柚子皮限域的羧甲基纤维素纳米流体水凝胶(PCNH)。该材料通过原位纳米限域策略构建了孔径小于德拜长度(λ_d)、表面电荷密度达-6.82 mC m^-2的稳定纳米孔道，实现了H⁺/Cu²⁺梯度扩散与德拜屏蔽效应(Debye screening effect)的协同增强，最终创下集成器件5030V的超高输出电压纪录。

研究采用冷冻扫描电镜(Cryo-SEM)表征水合态孔结构，通过zeta电位分析表面电荷特性，结合开尔文探针力显微镜(KPFM)验证离子梯度扩散行为。关键实验包括：跨膜压差(ΔP)测试验证德拜屏蔽效应，定制化装置评估不同离子浓度下的电输出性能，以及4369个单元的大规模集成验证。

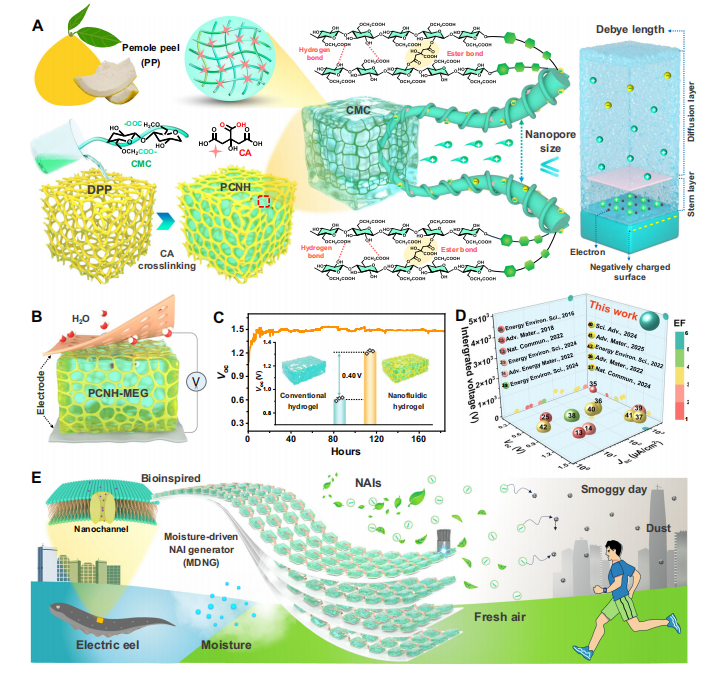

设计概念与PCNH-MEG性能

通过将CMC水凝胶限域在柚子皮20-325μm的微孔内，形成90-210nm的亚德拜长度纳米孔。在80%相对湿度(RH)下，单器件V_oc达1.32V，较传统CMCH-MEG提高0.4V，证实纳米孔设计对性能的提升作用。

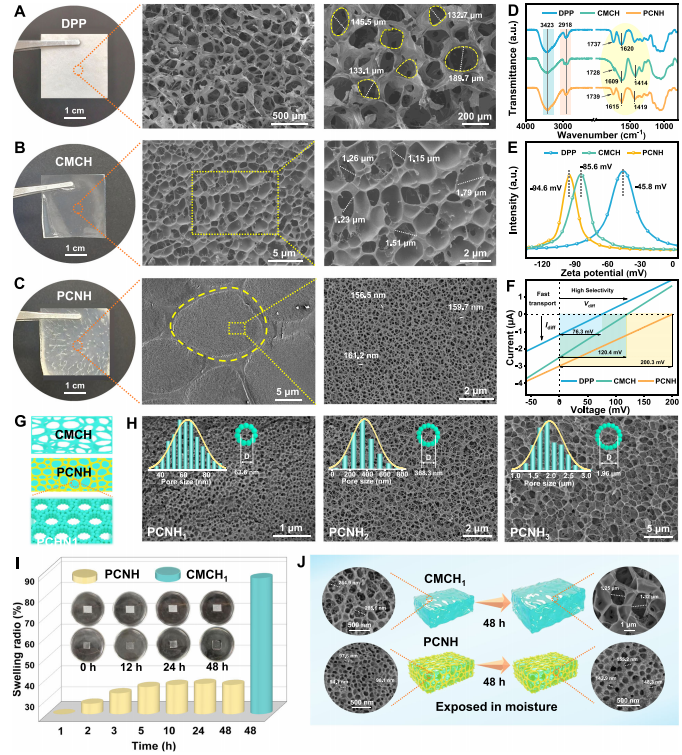

PCNH纳米孔基本特征

冷冻电镜显示PCNH具有均匀取向的纳米孔网络，ATR-FTIR证实CMC与柚子皮纤维素间存在氢键作用。Zeta电位-94.6mV的特性使其离子选择性较传统水凝胶提升3倍，钾离子吸附实验进一步验证该特性。

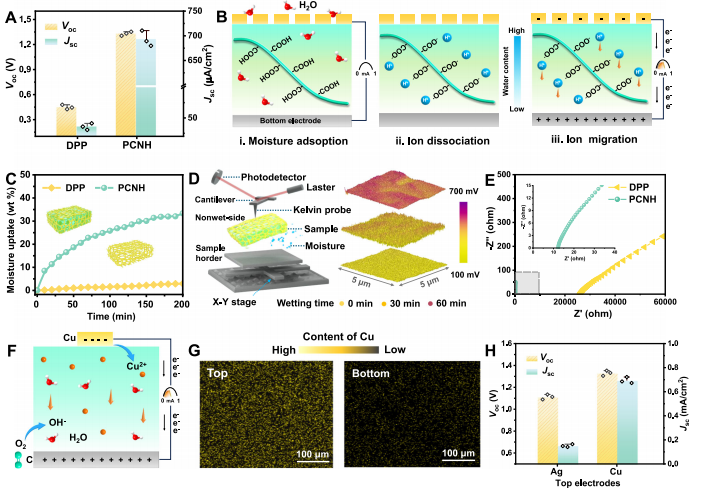

H⁺/Cu²⁺梯度扩散机制

KPFM显示60分钟内表面电位从197mV升至656mV，证实H⁺梯度扩散。XPS分析显示使用铜电极时，Cu²⁺浓度梯度贡献了额外0.21V电压提升。

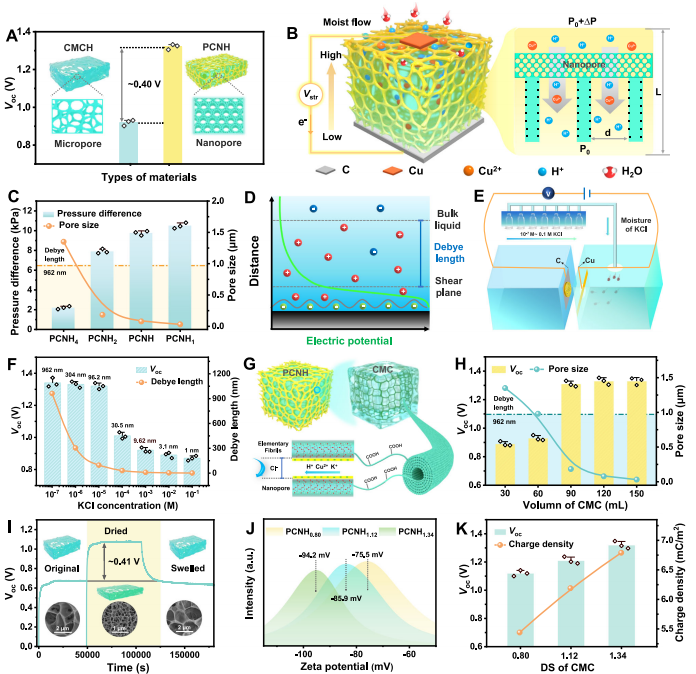

德拜屏蔽效应机制

当孔径从1.35μm减小至184.2nm时，ΔP从2.2kPa骤增至7.9kPa；继续减小至31.8nm时仅缓慢增至10.5kPa，证实德拜长度的阈值效应。离子浓度实验显示λ_d从1nm增至96.2nm时，V_oc从0.87V跃升至1.32V。

PCNH-MEG性能调控

通过调节CMC取代度(DS)至1.34、CA浓度至40%，使表面电荷密度最大化。在90%RH下获得101.1μW cm^-2的峰值功率密度，180小时后仍保持98%性能。

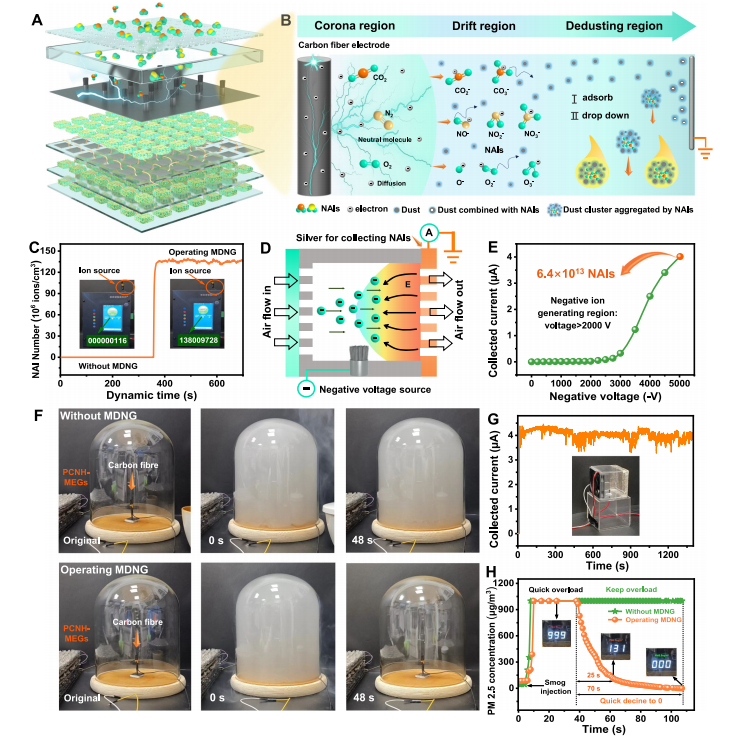

大规模集成与空气净化应用

4369个单元集成产生5030V电压，驱动碳纤维电极产生6.4×10¹³ NAI/s，70秒内使PM2.5从9999μg m^-3降至0。

该研究通过仿生纳米孔工程解决了水凝胶基MEG的核心性能瓶颈，建立的亚德拜长度纳米孔设计准则为新型功能水凝胶开发提供了范式。将农业废弃物柚子皮转化为高性能能源材料，兼具成本优势与环境效益，为大气湿度能源的大规模利用开辟了新途径。
