| SpotArray24 规格
选 配
湿度控制器：自动控制密封舱内的湿度（在50％-65％ RH之间）
条形码阅读机：读出每个样品板和芯片末端标记的条形码
板盖升降机：自动从样品板上举起并移去板盖
点样针升降机：允许印刷头在印刷过程中选择性地升起某些点样针以生成更密集的芯片。
物理数据

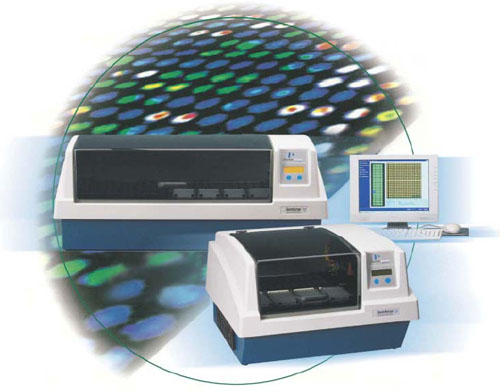

主件：为了节约实验室空间，SpotArray24被分成两个主舱。

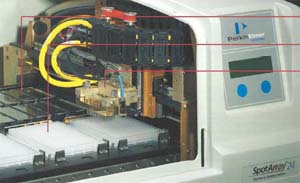

主机：仪器舱包含控制器、基片固定器、样品板固定器、清洗器/干燥器，和印刷头。
尺寸：长26” ×宽25”×高11”66cm×64cm×41cm
重量：60 lbs。27.2kg
附件箱：效用舱是一个独立单位，可放置在地上。它包含电力供给、清洗泵和真空泵。
尺寸：长28” ×宽25”×高14”71cm×64cm×36cm
重量：100 lbs。45.5kg
贮液池：贮存清洗液体、废液和湿度发生液体，放置在附件箱外。
清洗蓄水池容量：5加仑（20升）
清洗废液池容量：5加仑（20升）
湿度蓄水池容量：2.5加仑（10升）

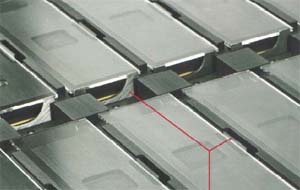

样品基片：SpotArray24支持24张标准玻璃显微镜玻片（4张预点样片和20张样品片）。
每张基片上的点样区域尺寸和位置：
X轴＝最大22mm，从基片左缘1.5mm处开始
Y轴＝最大73mm，从基片远端1.0mm处开始
运动控制分辨率：高精密度的直线电机在x＋y轴上提供1微米的分辨率。
基片定位的重复性：
X和Y轴上最大±10μm
Z轴上表面最大±250 μm
点样针类型：Telechem Chipmaker Stealth
|
最大点样针数：
48(4×12)根在4.5mm孔距的384孔样品板上
12(2×6)根在9mm孔距的96孔样品板上

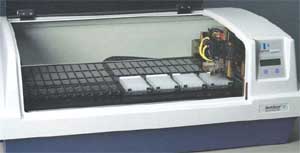

样品板类型：SpotArray 24最多可容纳4块（96或384孔）样品板。
清洗器类型：压力喷射，每个点样针4个喷嘴。
清洗能力：
16根点样针每次一秒钟清洗方式，可洗3,750次
48根点样针每次一秒钟清洗方式，可洗1,250次
干燥器类型：
真空，向点样针头施加低压流动气体。
通量：在26分钟内对1536个样品进行重复点样。
电力、安全和环境要求：
输入电压设置：100、115和230VAC
频率范围：50-60Hz
电流：最大15A
电源线：世界范围内的标准电源线。
SpotArray 24 目录号：
900-30115290000：SpotArray 24
包括：主机：（控制器、基片固定器、清洗器/干燥器和印刷头），附件箱：（电源、清洗泵和真空泵），贮液池：（盛放清洗液体和废液的两个5加仑槽），SpotArray
24软件，一年保修，使用手册，启动工具包，4根TeleChem Stealth SMP3点样针，测试针，样品板，芯片，演示点样染料，点样针清洁液，以太网电缆和电源线。以下配件可选配以升级：条形码阅读器，点样针升降机，样品板盖升降机，和湿度控制系统。
810-00218： 湿度控制系统
810-00357： 样品板盖升降机
N15-00881： 条形码阅读机
阅读样品板和芯片上的条形码

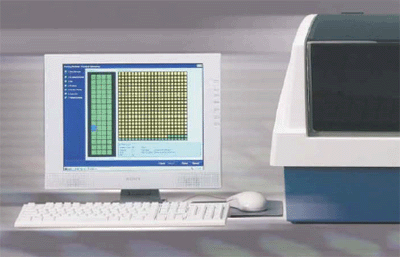

810-00001： 选配电脑
N10-00833： 15英寸纯平LCDSony彩色显示 器，选配滑轮鼠标和键盘。
810-00859： 备用的一套4根TeleChem Stealth点样针（SMP3） |
