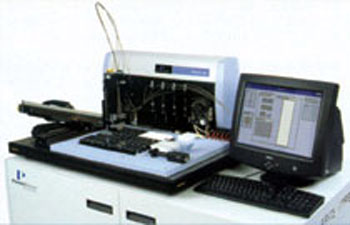

一旦拥有PiezorrayTM
Piezorray™
非接触式芯片点样系统
非接触式芯片点样系统，您就能--- |
|
|
| |
制作如此高质量的芯片
· 33P标记的寡核苷酸，每小滴350pL，点样到活性片基上，密度可达每 平方厘米1600个点。
· 在溶液特性稳定的前提下，每个样滴体积大小固定。
· 点样和检测系统的综合CV值平均为2-2.5%
|
|
|
|
设计任何规格的芯片
· 通过标准的BCTable软件，工作人员能自己决定样滴的体积大小，样点的直径大小，样品的位置，点样 的位置和排列方式。并且，PiezoTipTM
样品针能同时或单独工作。
· 选配软件BC Array Designer，完全支持芯片设计的灵活性。（所示右图就是利用此软件设计，把 Cy3标记的寡核苷酸点样至HydrogelTM片基上的结果。）
· 选配的位置监测成像仪支持在各种复杂的微观介面上点样。
|
|
|
|
设计任何规格的芯片
· 通过标准的BCTable软件，工作人员能自己决定样滴的体积大小，样点的直径大小，样品 的位置，点样 的位置和排列方式。并且，PiezoTipTM
样品针能同时或单独工作。
· 选配软件BC Array Designer，完全支持芯片设计的灵活性。（所示右图就是利用此软 件设计，把 Cy3标记的寡核苷酸点样至HydrogelTM片基上的结果。）
· 选配的位置监测成像仪支持在各种复杂的微观介面上点样。
|
 |
|
|
非接触式点样系统尽可能地减少了样品滞留，同时支持高密度点样，配有在线质控和错误校正功能，并允许点样片基选择和芯片设计的高度灵活性。
· 通过用 Cy3和33P标记的寡核苷酸测量试验，滞留量低于万分之一。
· 容易制作样点直径为250um，密度为1600点/平方厘米的芯片。
· 不成功的点样将产生错误记录。这些错误记录能用于对错失样点进行自动重新点样。无纠 错处理的点样成功率大于97%。有纠错处理的点样成功率将大于99%。
· 机械臂X-Y轴运动方向定位分辨率为2 um，准确率为25 um。Z轴方向定位分辨率为10 um，准确率为20
um。
· 平台上有6个位置，每个位置可通过软件随意设定为样品盘放置位置或点样位置。
|
|
|
PiezorrayTM点样系统的核心技术在PiezoTip?样品针，它是利用压电式样滴控制技术，实现非接触式点样。
· 每支样品针由玻璃毛细管和压电环组成。
· 启动时，压电传感器传递一个压力脉冲给毛细管，从它直径为75 um的管口处喷出350pL的液滴。
· 压力传感器和注射泵精确控制和维持毛细管内的压力。
· 每个点样系统有四根PiezoTip?样品针。
PiezorrayTM非接触式点样系统树立了芯片点样高精度和准确率的新标准。
· 重复点样时，计算样滴体积差异，同一根针点样CV值<2%, 不同针之间<5% 。
· 每根点样针的定位准确率为10 um。
· 通量为100个样品/小时。
|
 |
|
|
点样系统的完美伙伴：
HydroGel?片基，三维（3D）的点样介质。
HydroGel?片基是由一层聚丙烯酰胺聚合在硅烷化的玻璃表面而形成。聚丙烯酰胺胶层含有可伸展到液面中的“化学手臂”，因此带有氨基的分子，例如DNA、RNA、多肽和蛋白，就能共价交联到凝胶上。并且HydroGel?是孔性的，三维的并亲水性的。所以HydroGel?有助于提供优异的探针结合能力，减少静态的空间阻碍，而且适合于广泛的一系列生物分子，包括各种核酸和蛋白。
|
